Abluftreinigungsanlage zur Reduktion von Schwefelwasserstoff (H₂S)

Veranlassung

Die Emschergenossenschaft (EG) bildet gemeinsam mit dem Lippeverband (LV) den größten Abwasserentsorger in Deutschland. Im Rahmen des Neubauprojektes Abwasserkanal Emscher (AKE) bestand die Vorgabe durch Abluftabsaugung die Schwefelwasserstoff (H2S) Konzentration im Luftraum der Kanalröhre zu reduzieren. In der dabei entstehenden Abluft sind die für Abwasser typischen Geruchspotentiale mit max. 7.000 GE/m³ vorhanden. Zur Vermeidung von Geruchsbelästigungen des Umfeldes wurde der gesamte erste Bauabschnitt des Abwasserkanals Emscher, auf einer Länge von 26 km, an 28 Standorten mit 33 UV-Anlagen der uviblox GmbH zur Abluftreinigung ausgestattet. Durch den Prozess der Fotooxidation entfernen unsere Anlagen unangenehme Gerüche und H2S erfolgreich aus der Abluft.

Abluftreinigungsanlage uviblox® FOX

Die Abluft wird durch vorgeschaltete Tropfenabscheider und Partikelfilter von Aerosolen und Schwebstoffen befreit. Dies dient dem Schutz der nachfolgenden UV-Stufe und vermeidet Verschmutzungen durch Feststoffe und Flüssigkeitstropfen. Die vorgereinigte Abluft gelangt anschließend in den UV-Reaktor, in welchem die Schadstoffe und die Gerüche mittels Fotooxidation abgebaut werden. Ein nachgeschalteter Restozonvernichter unterstützt die Eliminierung der Geruchsstoffe und verhindert, dass überschüssiges Ozon die Abluftreinigungsanlage verlässt.

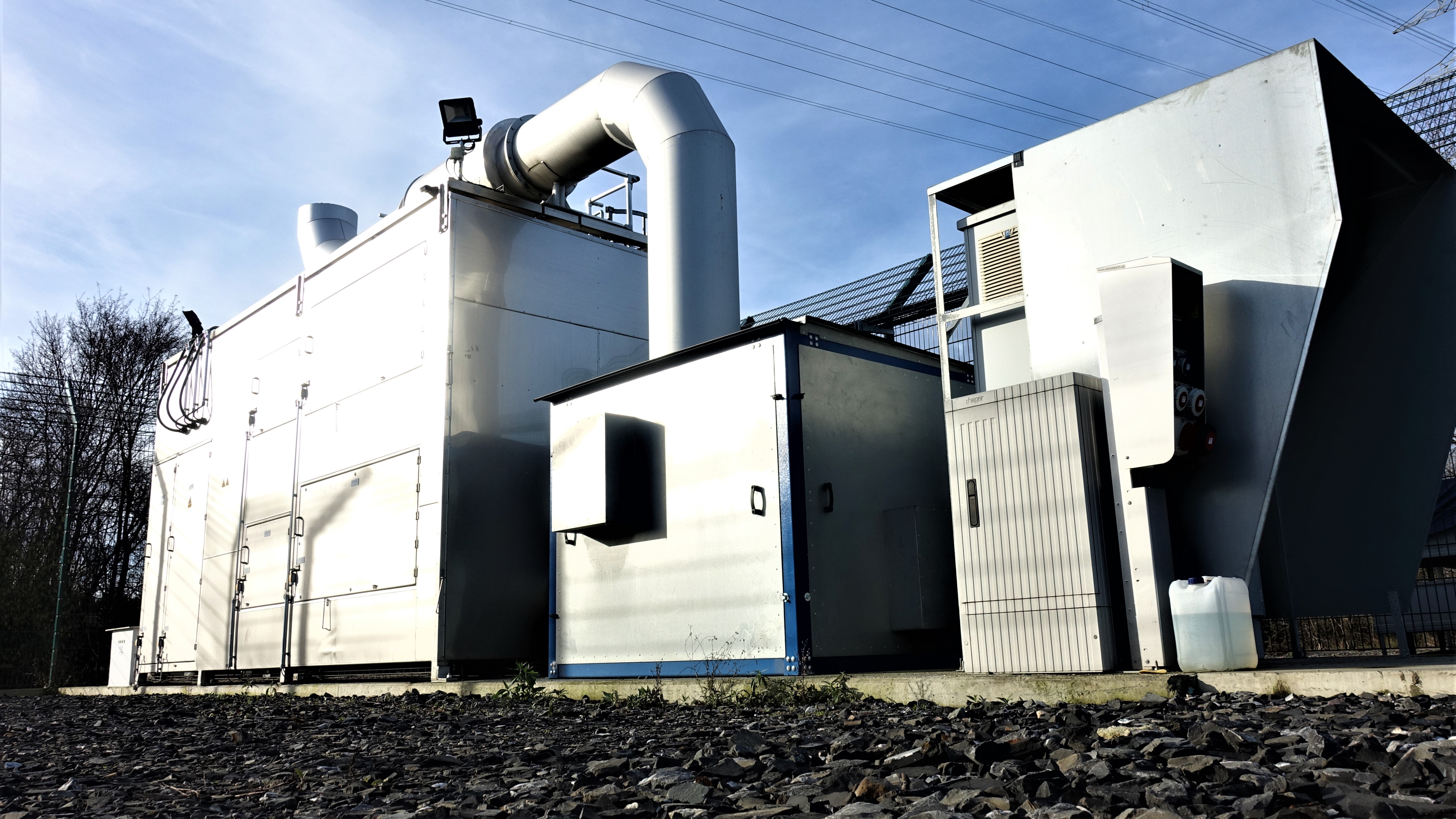

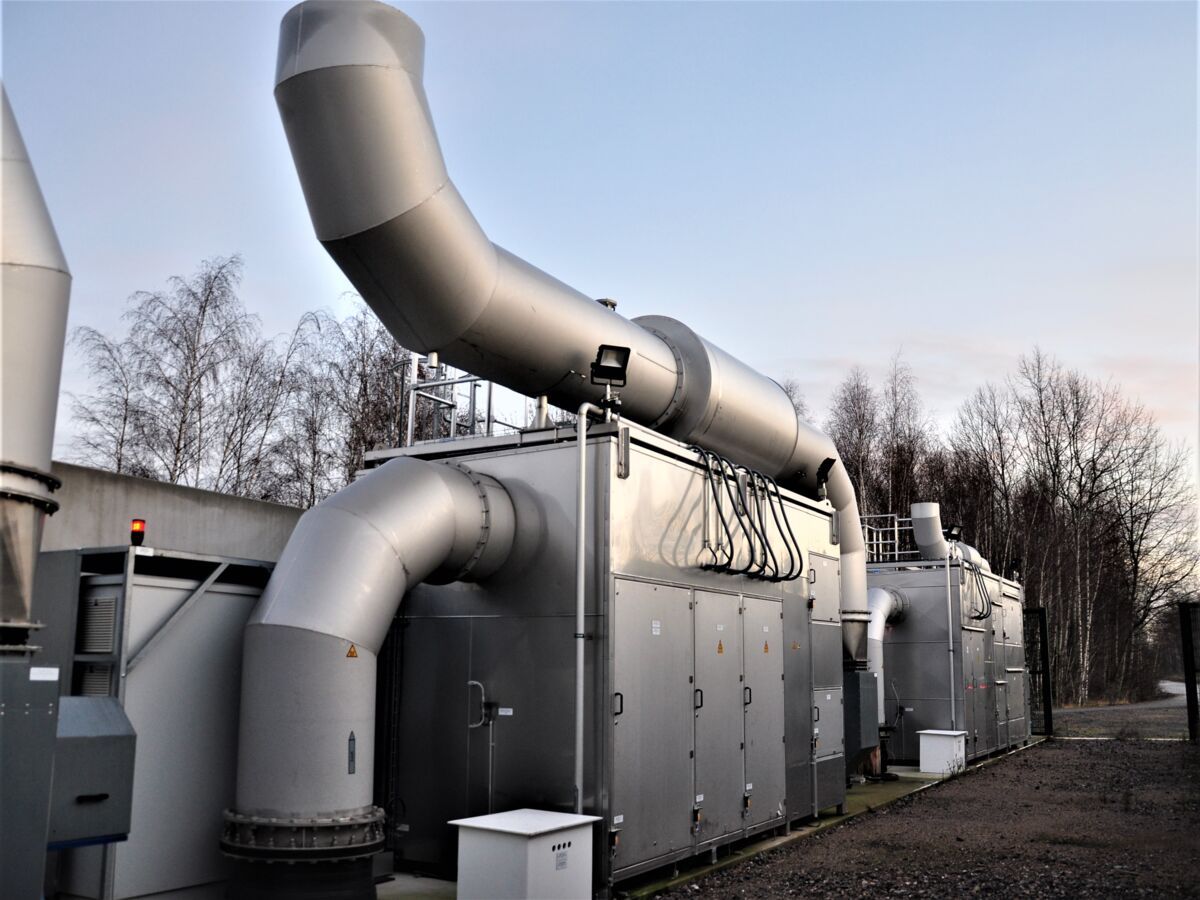

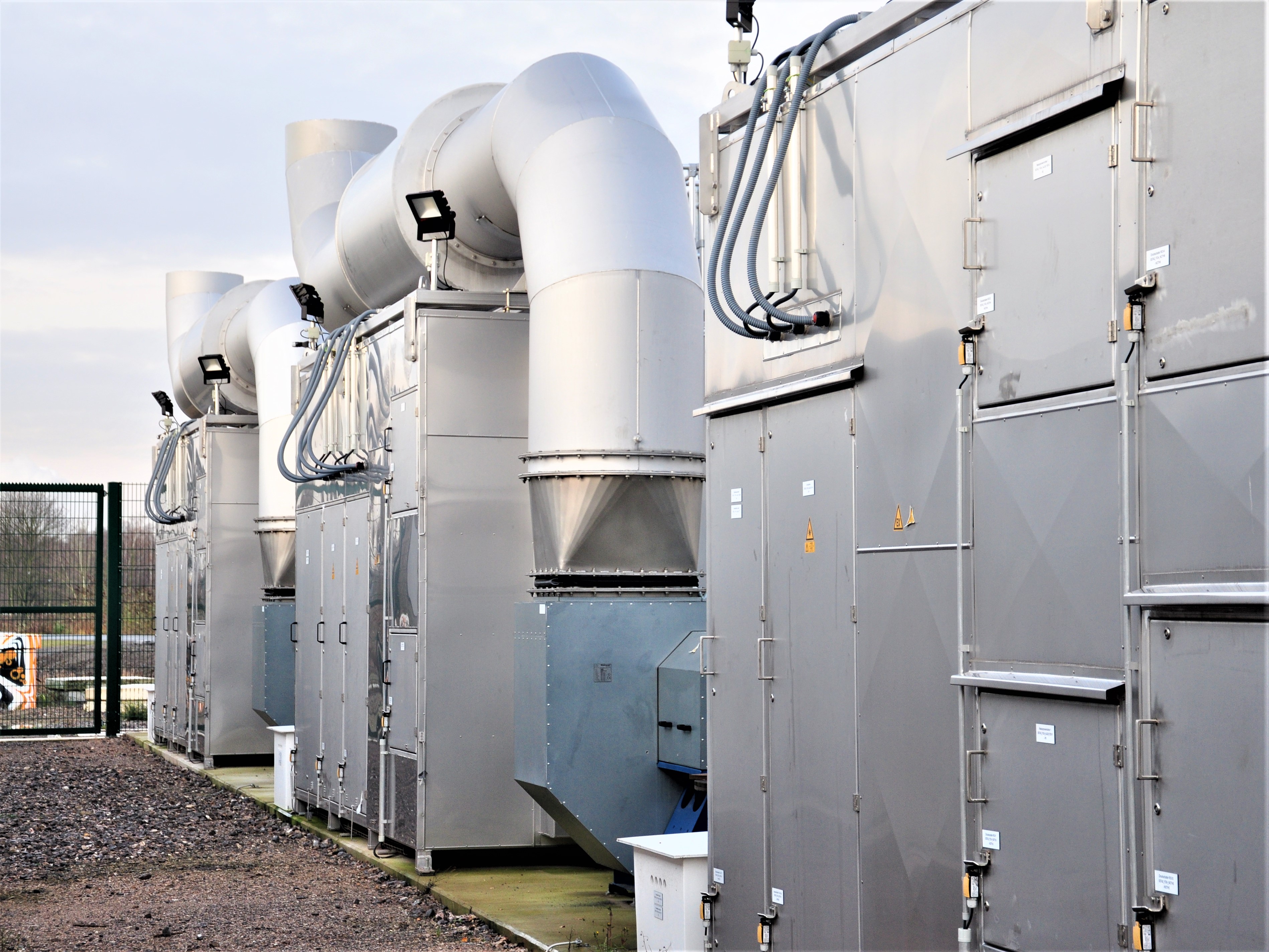

Die gereinigte Abluft wird über einen Kamin in die Umgebung gefördert und erfüllt die geforderten Reingaswerte von < 200 GE/m³. Die Anlagen wurden in Modulbauweise mit 12.500 Nm³/h und 25.000 Nm³/h errichtet. Die Ausführung der Gehäuse aus Edelstahl ermöglicht die Aufstellung im Außenbereich. Die kompakte Bauweise führt zu einem sehr geringen Platzbedarf. Der Einsatz moderner MSR-Technik ermöglicht die Überwachung und Steuerung der Anlagen aus der zentralen Leitwarte.
